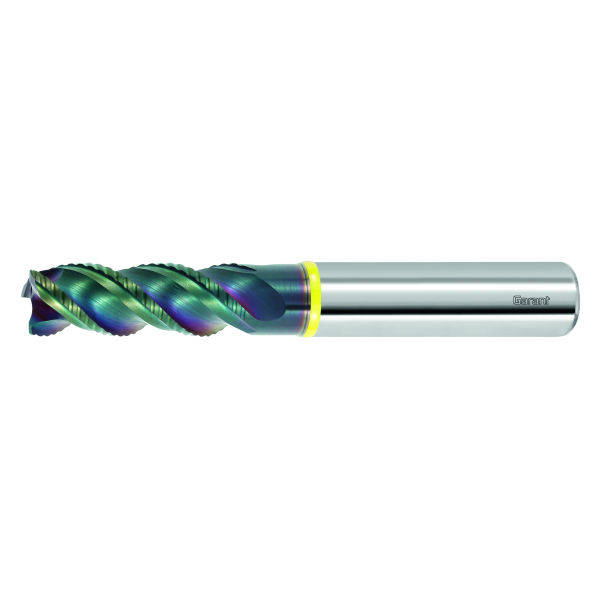

GARANT Master Alu SlotMachine VHM-Schruppfräser mit Innenkühlung HPC / TPC, DLC, ⌀ e8 DC: 6mm
Artikel-Nr.: 179686
Katalog-Nr.: 205267
Sachnummer:
Produktdetails
Technische Daten
| Innenkühlung | ja | |
| Kühlschmierstoffeintritt | mit Kühlschmierstoffeintritt, axial konzentrisch | |
| Kühlschmierstoffaustritt | mit Kühlschmierstoffaustritt, axial konzentrisch | |
| Kühlschmierstoff | ja | |
| Serie | Master Alu | |
| Schnittstellen Position | maschinenseitig | |
| Aufnahmetyp | Zylinderschaft | |
| Aufnahmeform | Standard | |
| Aufnahmeausführung | metrisch | |
| Aufnahmegröße, metrisch | 0060 mm | |
| Durchmesser Schaft DS | 6 mm | |
| Länge Schaft LS | 40.3 mm | |
| Aufnahmedurchmesser, oberes Abmaß | 0 mm | |
| Aufnahmedurchmesser, unteres Abmaß | -0.008 mm | |
| Schaftausführung | HA | |
| Schneidstoff | VHM | |
| Normbezeichnung Schneidstoff, 2. Priorität | VHM | |
| Normbezeichnung Schneidstoff, 3. Priorität | VHM | |
| Zerspanungsgruppe | N (NE-Metalle) | |
| Schneidstoffe, Herstellerbezeichnung | VHM | |
| Beschichtung | DLC | |

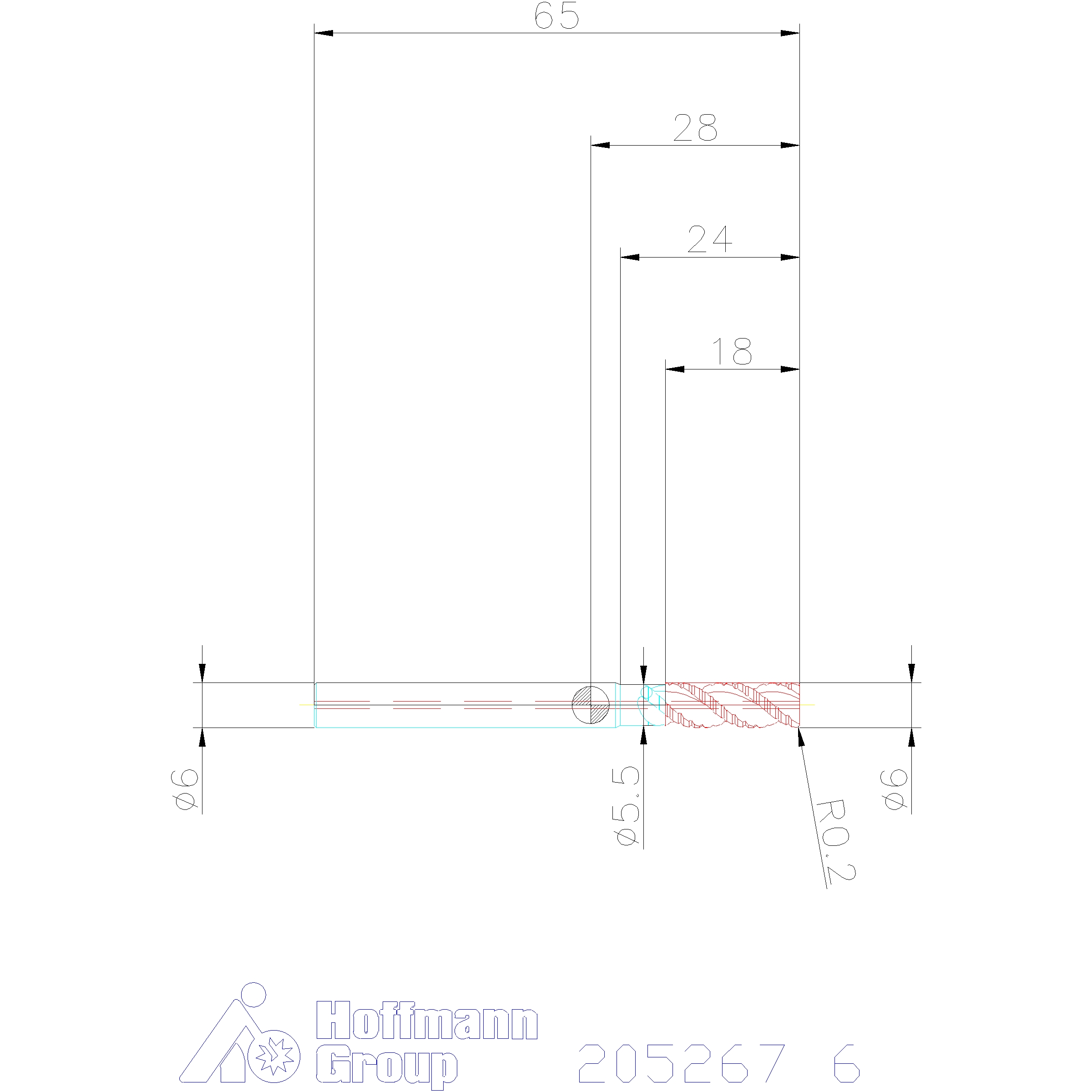

| Schneidendurchmesser Dc | 6 mm | |
| Toleranz Schneidendurchmesser | Toleranzklasse ISO | |
| Toleranzklasse | e8 | |
| Freistellungsdurchmesser D1 | 5.5 mm | |
| Schneidenlänge Lc | 18 mm | |
| Schulterlänge | 24 mm | |
| ISO-Fräsertyp | L | |
| Auswuchtgüte | G 2,5 | |
| Rückspanwinkel | 0 Grad | |
| Seitenspanwinkel | 0 Grad | |
| Anzahl wirksamer Schneiden (umfangseitig) Z | 3 | |
| Anzahl wirksamer Schneiden (stirnseitig) Z | 3 | |
| Drallrichtung | rechts | |
| Drallwinkel | 35 Grad | |
| Drallsteigung | 42 mm | |
| Ecke / Kante | 1 | |
| Eckausführung | als Radius | |
| Eckenradius R | 0.2 mm | |
| Teilung der Schneiden | ungleich | |
| Schnittbogenwinkel max. | 45.57 Grad | |
| Zustellrichtung | horizontal, schräg und vertikal | |
| Anzahl Spannuten | 3 | |
| Spiralwinkel-Eigenschaft | ungleich | |
| Schnittstelle | Trennstelle 1 | |
| Auskraglänge A | 28 mm | |
| Länge gesamt L | 65 mm | |
| Funktionslänge | 28 mm | |
| Drehzahl max. | 35’000 min-1 | |
| Gewicht | 24 g | |
| Schneidrichtung | rechtsschneidend | |
| Werkzeugausführung | Voll-Hartmetall | |
| Norm | Werksnorm | |
| Datenträger | ohne Datenträger | |
| Bearbeitungsverfahren | Eckfräsen (FEC); Formfräsen (Gesenkfräsen) (FFO); Langlochfräsen (Bohrnutenfräsen) (FNB); Nutenfräsen (FNU); Planfräsen (FPL); Senkfräsen (Tauchfräsen) (FSE); Zirkularfräsen (Rundfräsen) (FZI) | |
| Farbring | gelb | |
| Zerspanungsstrategie | HPC | |
| Produktart | Eckfräser | |
| Korrekturfaktor fz | 3 | |
| Schnitttiefe min. | 0.2 mm | |
| Schnitttiefe max. L2 | 18 mm; 18 mm |
Identifikation & Klassifikation
| Artikelnummer | 179686 | |
| Katalognummer | 205267 | |
| EAN / GTIN | 4062406377397 | |
| Herstellernummer | 205267 6 | |
| Hersteller/verantwortliche Person | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Anwendertabelle
N
450
N
400
N
380
N
120
N
100
N
160
N
200
Beschreibung
Ausführung:
Zum Schruppen.
Spezieller Schliff für die Bearbeitung von NE- Metallen. Deutliche Verringerung des Spanvolumens durch gezielte Spanzerkleinerung aufgrund der speziellen Schneidengeometrie.
Verbesserte Späneevakuierung durch zentrale Innenkühlung.
Spezieller Schliff für die Bearbeitung von NE- Metallen. Deutliche Verringerung des Spanvolumens durch gezielte Spanzerkleinerung aufgrund der speziellen Schneidengeometrie.
Verbesserte Späneevakuierung durch zentrale Innenkühlung.
Hinweis:
Form HB zum gleichen Preis wie HA lieferbar.
Form HB mit Nr. 205268 bestellen.
Schnittwerte für die TPC-Bearbeitung im Toolscout.
Form HB mit Nr. 205268 bestellen.
Schnittwerte für die TPC-Bearbeitung im Toolscout.
