Aufnahmebolzen 10/18
Artikel-Nr.: 248980
Katalog-Nr.: Z372320
Sachnummer:
Produktdetails
Technische Daten
| d1 | 10 | |
| Werkstoff | Werkzeugstahl | |
| l4 | 6 mm | |
| d2 | 6 mm | |
| l1 | 18 mm | |
| D1 | H7 - 6 | |
| l2 | 9 mm |
Identifikation & Klassifikation
| Artikelnummer | 248980 | |
| Katalognummer | Z372320 | |
| EAN / GTIN | 4030618219262 | |
| Herstellernummer | 22630.0025 |
Beschreibung
Ausführung:

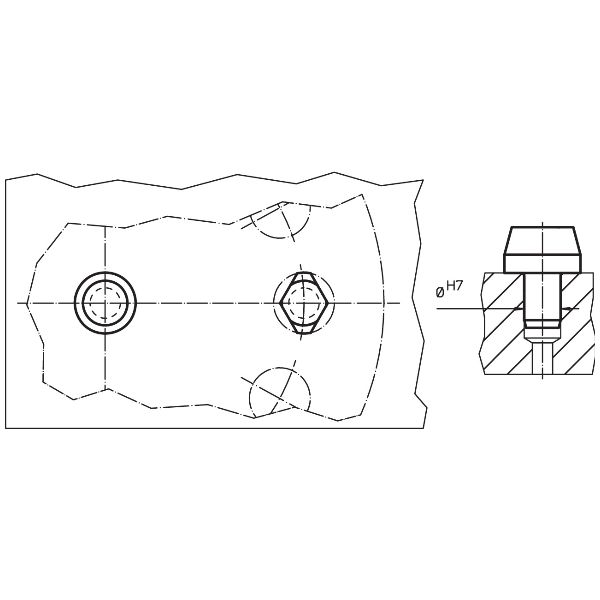

Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß.
Auflagebolzen und Aufnahmebolzen zylindrisch auch als Anschläge und Füße verwendbar.
Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung.

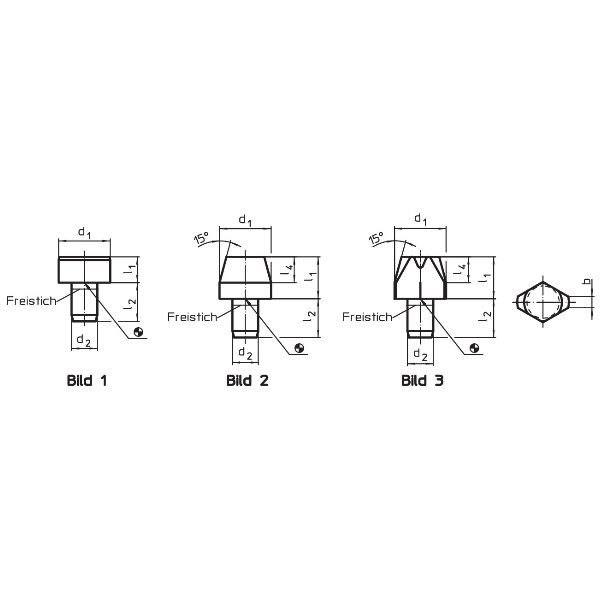

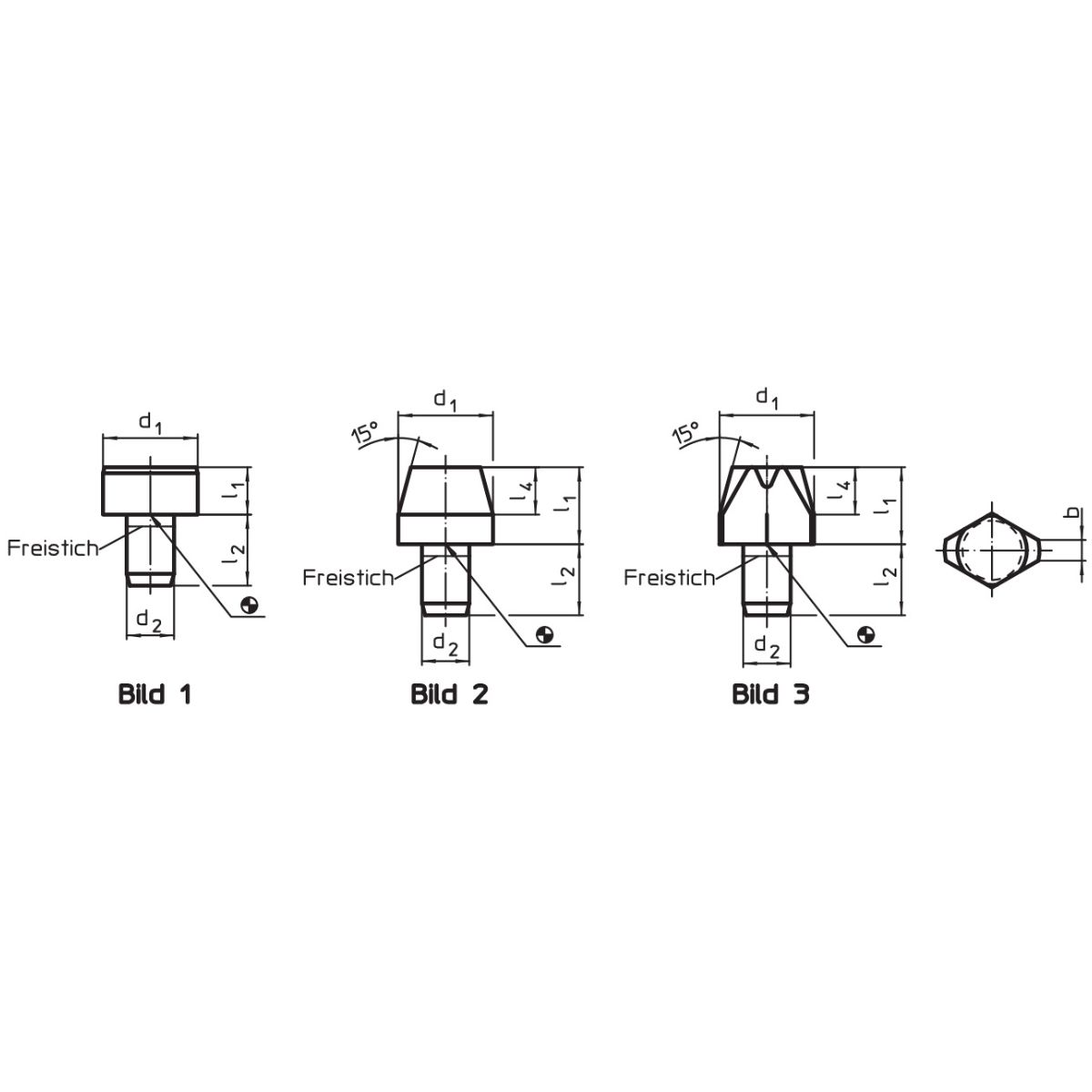

Die Auflagefläche des Auflagebolzen verfügt über kein Zentrum (Bild 1).
Auflagebolzen und Aufnahmebolzen zylindrisch auch als Anschläge und Füße verwendbar.
Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung.
Die Auflagefläche des Auflagebolzen verfügt über kein Zentrum (Bild 1).
Beschreibung:
- Werkzeugstahl, gehärtet, geschliffen
- DIN 6321
