Art.-Nr.: 1562227
SFS Betonschrauben Stahl verzinkt MDC-S19-7,5x125
Artikel-Nr.: 678373
Katalog-Nr.: 9827
Sachnummer:
Produktdetails
Technische Daten
| L | 125 mm | |
| Antrieb | Sechskant | |
| Werkstoff | Stahl | |
| Bohrung | 6 mm | |
| Kopfform | Sechskantkopf | |
| CL con | 52 mm - 122 mm | |
| Typ | Durocoat®480 | |
| tfix,con | 52-67/87 mm | |
| d1 | 7.5 mm | |
| Sorte |
A2 ( |
Identifikation & Klassifikation
| Artikelnummer | 678373 | |
| Katalognummer | 9827 | |
| Herstellernummer | 1562227 |
Beschreibung
Beschreibung:
mit Dichtscheiben rostfrei S19
Vorteil:
- Exzellente technische Werte zur Reduzierung der Anzahl Befestiger und dadurch der Montagezeit
- Durch das einzigartige Unterkopfgewinde hohe Wasser- und Luftdichtigkeit, Tragfunktion auf dem Dach und Langzeit-Losdrehsicherheit
Technische Daten:

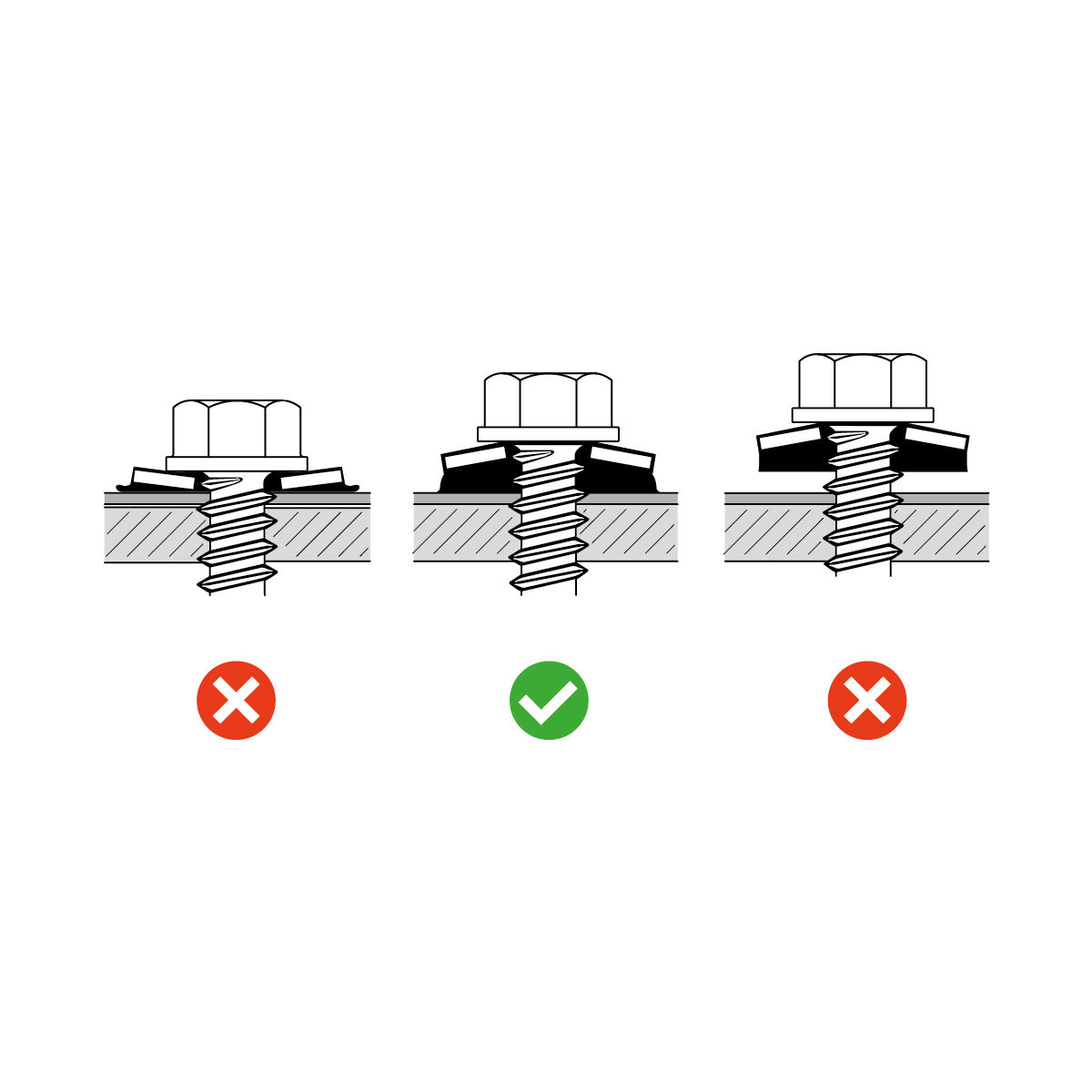

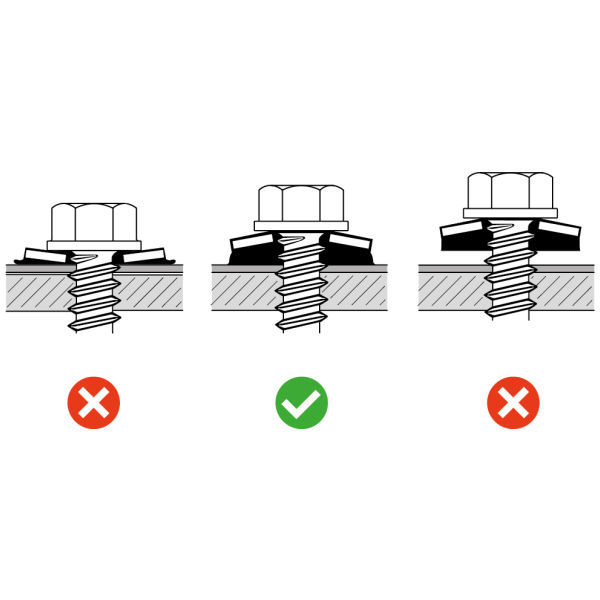

Recommended setting tool:
Cordless impact wrench with adjustable torque
Lengths 85-145 2-3 Nm
Lengths 155-25 25-4 Nm
Lengths 225-325 35-6 Nm
Lengths 345-365 6-8 Nm
Cordless impact wrench with adjustable torque
Lengths 85-145 2-3 Nm
Lengths 155-25 25-4 Nm
Lengths 225-325 35-6 Nm
Lengths 345-365 6-8 Nm
Anwendungsbereich:
Für die Befestigung von Sandwichelementen an der Fassade oder am Dach auf Beton. Die Längen der Befestiger sind ausgerichtet auf die hauptsächlich gebräuchlichen Sanwichelement-Dicken auf dem Markt.
Anwendungshinweise:
Die MDC-Betonschrauben können mit zwei verschiedenen Einschraubtiefen 55 mm oder 35mm, abhängig von den geforderten Lasten, montiert werden.
Tabelle:
- Bohrdurchmesser in Sandwichelement und in den Beton Ø 6,0 mm
- Kopfhöhe 4,5 mm, Schlüsselweite 8 mm
- Flanschdurchmesser beim Kopf 12,5 mm
- ETA ist gültig für Sandwichelemente S280GD-S450GD mit Dicken von 0.40-0.75 mm sowie Betonuntergrund C20/25-C50/60 > 100 mm
Tabelle:
- CLcon : Länge des Klemmbereichs für Befestigungen in Beton
- tfix con: Dicke des Anbauteils inkl. Zwischenlage
