Tampon d'ancrage avec grande rondelle inox A4 FAZ II Plus GS R 10/10
Réf.: 2006565
N° de catalogue.: 3314
Référence:
Détails du produit
Caractéristiques techniques
| Classe de resistance au feu | R120 | |
| t fix | 10 mm | |
| d0 | 10 mm | |
| clé de | 17 mm | |
| Nombre d’écrous | 1 | |
| Homologation sismique | C1 / C2 | |
| matériel | Acier inoxydable | |
| h2 | 85 mm | |
| Classe de matériau | autre | |
| Fixation avec outil d’expansion | Non | |
| Entraînement | Héxagonal | |
| hef | 60 mm | |
| hef | 60 / 40 mm | |
| M | M10 | |
| disque | 25 x 3 mm | |
| Avec collerette | Non | |
| Nombre de rondelles | 1 | |
| Protection de surface | non traité | |
| Épaisseur maximale de la pièce à fixer | 10 mm | |
| l | 95 mm | |
| M x ls | M10 x 53 mm | |
| Longueur utile max. manche, std./manche, min. | 10 / 30 mm | |
| Profondeur d ancrage (reduite) | 40 mm | |
| Epaisseur max de la piece a fixer (reduite) | 30 mm |
Packaging units
| 1 Paquet | 50 pièces | |
| 1 Palette | 6800 pièces |
Identification et classification
| Référence article | 2006565 | |
| Numéro de catalogue | 3314 | |
| EAN / GTIN | 4048962462906 | |
| Réf. fabricant | 564665 | |
| Catégorie d'articles | RMM |
Description
Avantage(s):
- Grâce à sa rondelle spéciale, le FAZ II Plus GS convient pour la fixation d'éléments métalliques avec trous oblongs et aide à réduire les efforts lors de l'installation.

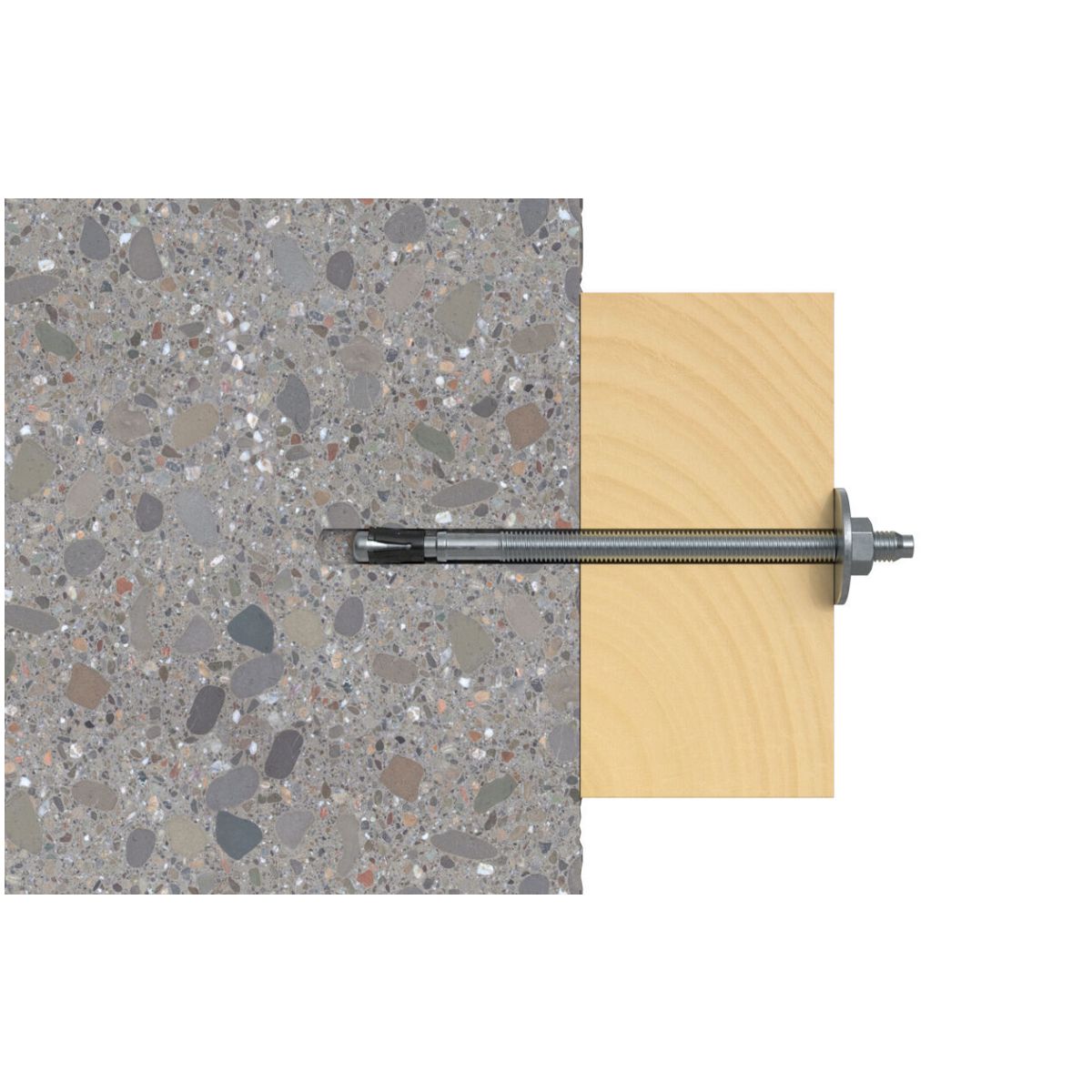

- Le diamètre extérieur significativement plus important de la rondelle du FAZ II Plus 16 GS garantit une surface d'appui supérieure et permet son utilisation dans la construction bois.
- Montage rapide et facile sans nettoyage de trou de forage (M8-M24).
- De nombreux certificats d’homologation pour différents matériaux (béton C12/15-C80/95, béton renforcé de fibres d’acier, brique silico-calcaire solide) augmentent le nombre d’applications et de domaines d’utilisation.
- Avec la nouvelle évaluation (ETA), les résistances à la traction augmentent de manière décisive. En conséquence, moins de points de fixation et d’ancrages sont nécessaires.
- L’évaluation ETA, ainsi que d’autres rapports d’essai (RWS, ZTV, ETK), garantissent des charges élevées en cas d’incendie.
- Une évaluation externe indépendante confirme la durée de vie des ancrages jusqu’à 120 ans. Ainsi, le FAZ II Plus convient parfaitement aux grands projets de construction durables (M10-M16).
- Les profondeurs d'ancrage variables permettent un ajustement au millimètre près des charges.
Champ d'application:
- Constructions métalliques
- Garde-corps
- Consoles
- Ascenseurs
- Plate-formes de levage
- Convoyeurs
- Pompes
- Chemins de câbles
- Façades
- Constructions bois
Approuvé pour :
- Béton C20/25 à C50/60, fissuré et non fissuré
- Béton C12/15
- Béton C80/95
- Béton fibré
- Brique silico-calcaire pleine
Notes d'application:
- Le FAZ II Plus GS convient pour les montages en attente et traversants ; mais également à distance avec son long filetage.
- Avant le montage, l'écrou hexagonal doit être placé dans la position optimale (l'extrémité du goujon dépasse d'environ 3 mm de l'écrou).
- Lors du serrage, le goujon est tiré dans la bague d'expansion et s'expanse contre la paroi du trou de forage.
- Pour le montage en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrages FABS.
