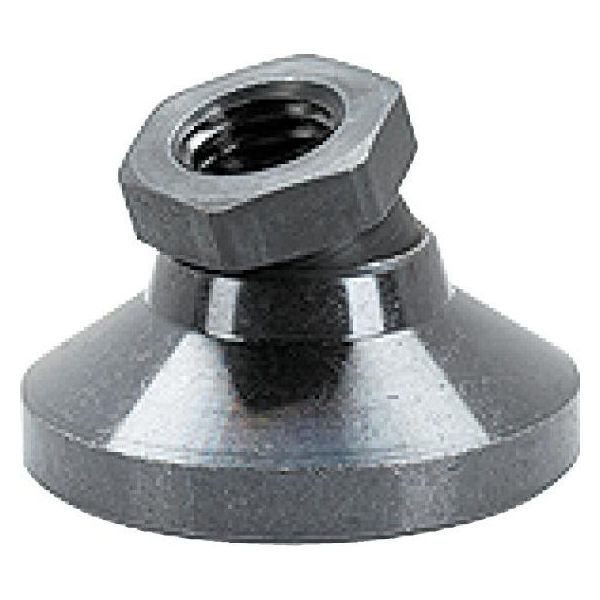

Patin articulé M6
Réf.: 241494
N° catalogue.: Z372250
Référence:
Détails du produit

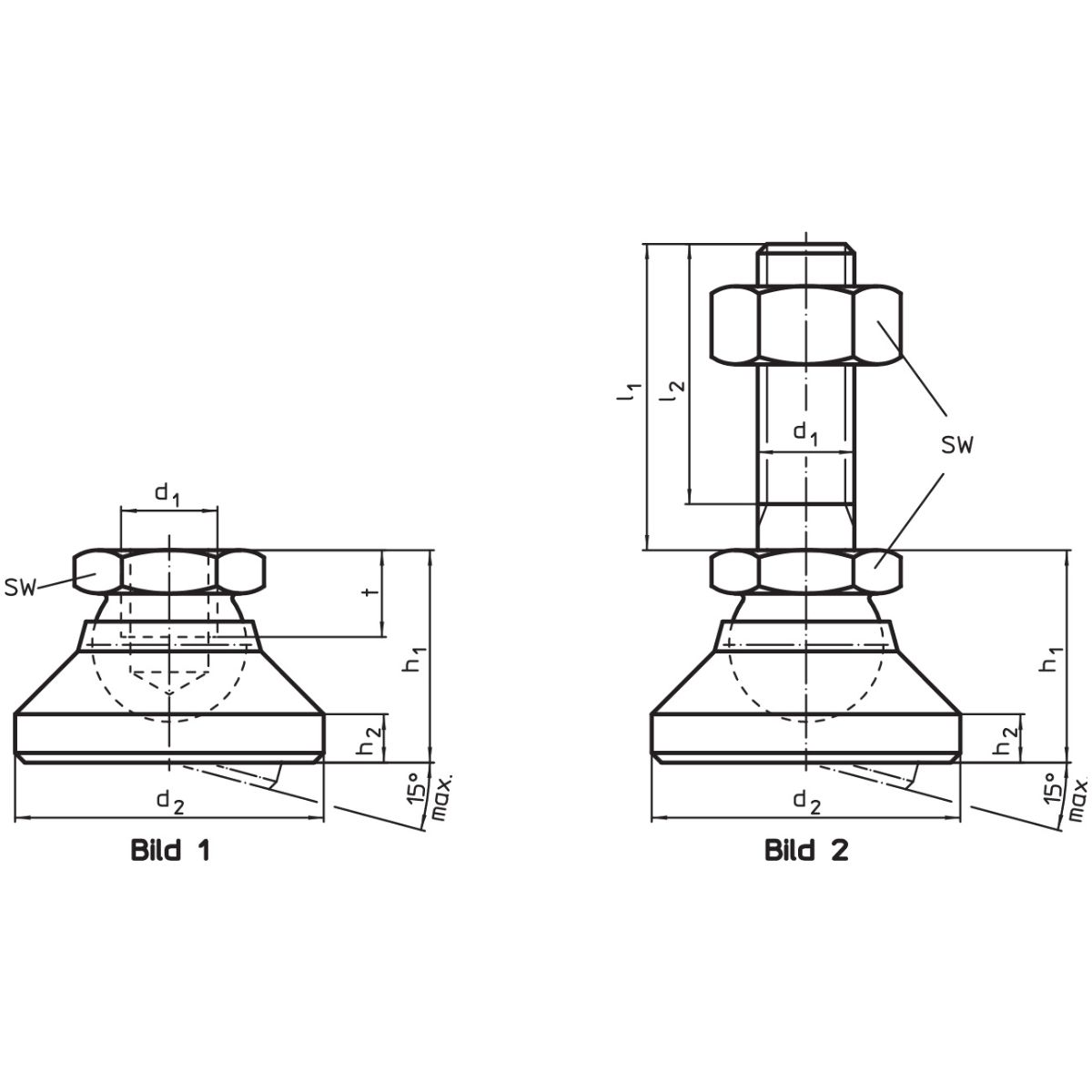

Caractéristiques techniques
| charge admissible pour utilisation statique max. | 10 kg | |
| h1 | 14 mm | |
| clé de | 10 mm | |
| h2 | 2,5 mm | |
| matériau | acier | |
| t | 5 mm | |
| d2 | 20 mm | |
| d1 | 6 mm |
Identification et classification
| Référence article | 241494 | |
| Numéro de catalogue | Z372250 | |
| EAN / GTIN | 4030618218098 | |
| Réf. fabricant | 22590.0006 |
Description
Exécution:
Les patins articulés peuvent être utilisés comme pieds de machines ou butée. Les surfaces d’appuis non parallèles peuvent être compensées jusqu'à 15 °.
Description:
- Rotule: acier traité, revenu, bruni
- Patin: acier traité, bruni
Remarque(s):
Pour les versions d₁ = M10 et M12 le contre-écrou correspond à la norme DIN 934.
