Goujon acier zingué FBN II 8/50
Réf.: 417679
N° de catalogue.: 4980
Référence:
Détails du produit
Caractéristiques techniques
| d0 | 8 mm | |
| clé de | 13 mm | |
| Nombre d’écrous | 1 | |
| matériel | Acier électrozingué | |
| longueur du filet | 78 mm | |
| h2 | 106 mm | |
| Fixation avec outil d’expansion | Non | |
| Convient pour béton fissuré | Yes | |
| Entraînement | Héxagonal | |
| M | M8 | |
| hef | 40 / 30 mm | |
| disque | 16 x 1,6 mm | |
| Convient pour béton non fissuré | Yes | |
| Professionnel / Bricolage | Professionnel | |
| Avec collerette | Non | |
| Nombre de rondelles | 1 | |
| Protection de surface | galvanisé/électrogalvanisé | |
| Profondeur d'ancrage | 40 mm | |
| Marquage de tete | S | |
| Emballage | Boite à bec verseur | |
| l | 110 mm | |
| Épaisseur maximale de la pièce à fixer | 50 mm | |
| M x ls | M8 x 79 mm | |
| Longueur utile max. manche, std./manche, min. | 50 / 60 mm | |
| Marquages / homologations | ETA - Evaluation Technique Européenne |
Identification et classification
| Référence article | 417679 | |
| Numéro de catalogue | 4980 | |
| EAN / GTIN | 4006209407714 | |
| Réf. fabricant | 40771 | |
| Catégorie d'articles | RMC |
Description
Avantage(s):
- La profondeur d'ancrage standard permet d'atteindre des résistances maximales. Moins de points de fixations et des platines plus petites sont ainsi nécessaires.
- La profondeur d'ancrage réduite diminue la profondeur de perçage, ce qui réduit le temps d'installation et accroit la flexibilité.
- Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité.
- Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.
- Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.
Champ d'application:
- Constructions métalliques
- Barres d'appui
- Consoles
- Echelles
- Chemins de câbles
- Machines
- Escaliers
- Portails
- Façades
Agréée pour :
- Béton C20/25 à C50/60, non fissuré
- Béton C12/15
- Pierre naturelle à structure dense

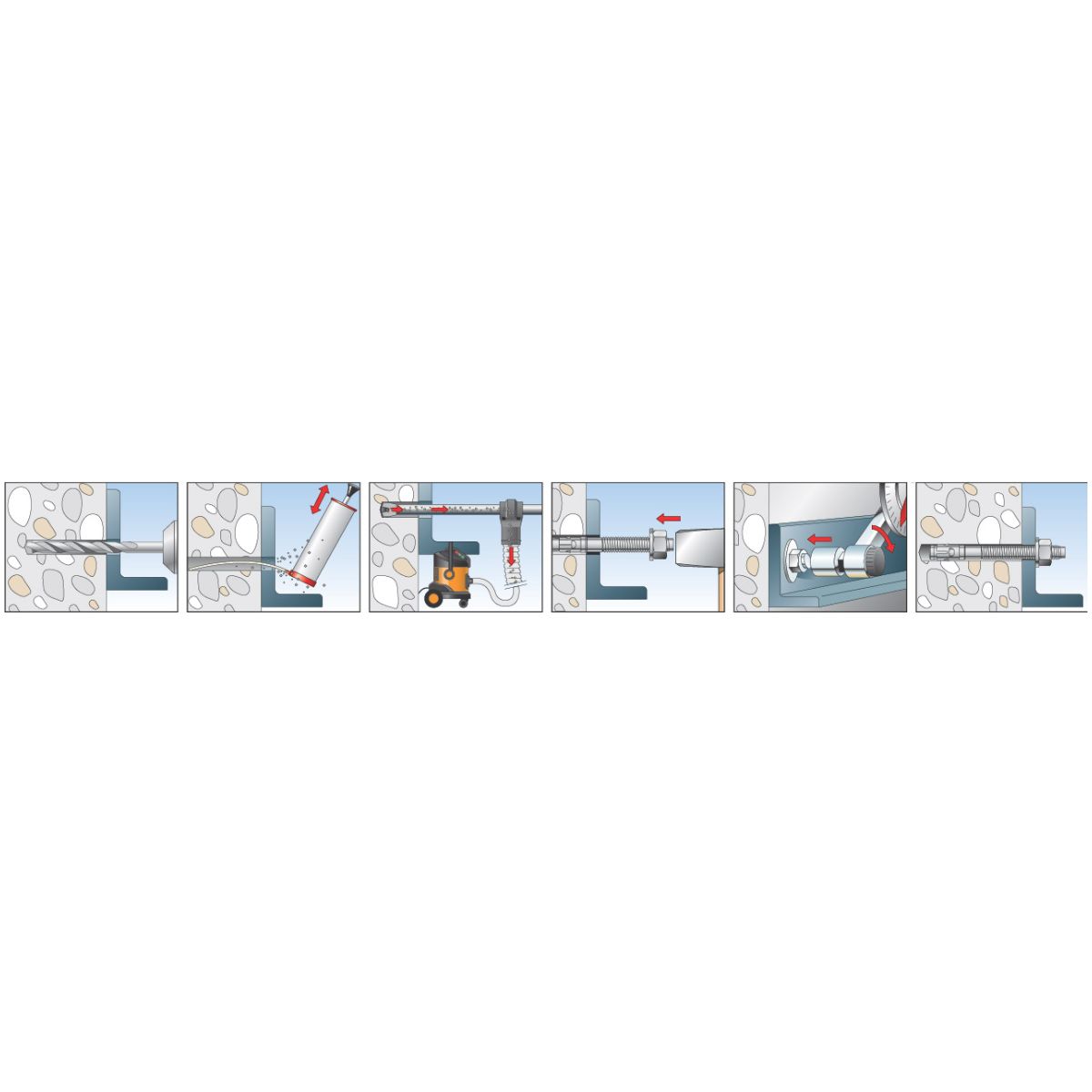

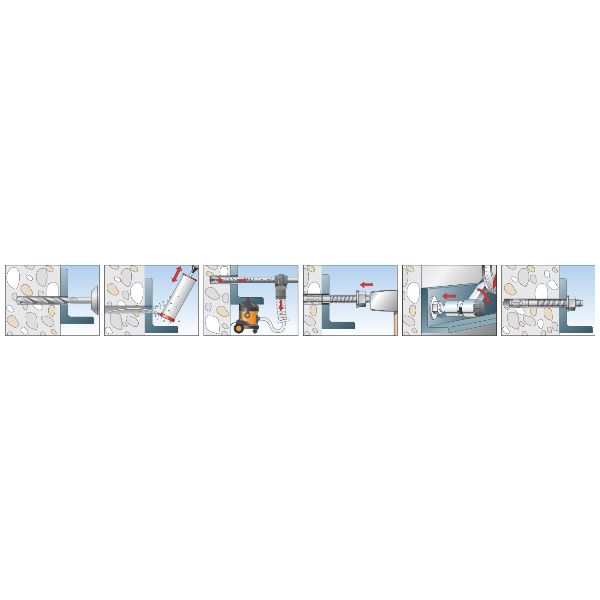

Notes d'application:
- Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
- Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
- Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
- Le marquage de tête permet un contrôle aisé de l'ancrage.
- Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)
