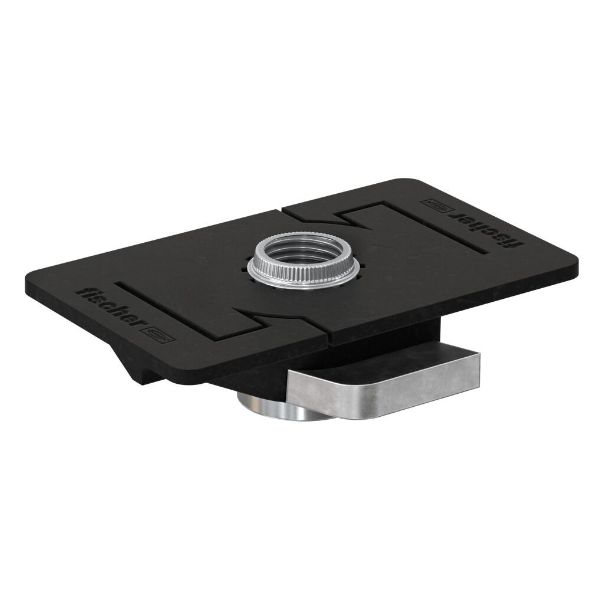

fischer Kreuzgleiter mittelschwer FCSM M12
Article no.: 2044639
Catalog no.: 5659
Article code:
Product details

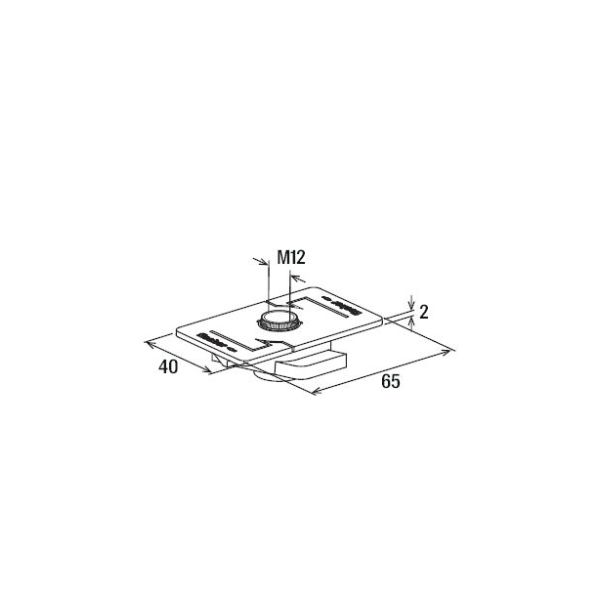

Technical Data
| L | 65 mm | |
| Gewinde | M12 | |
| B | 40 mm | |
| max. empf. Last | 5 kN | |
| s | 2 mm | |
| Typ | FCSM M12 |
Identification & Classification
| Article number | 2044639 | |
| Catalog number | 5659 | |
| EAN / GTIN | 4048962482812 | |
| Manufacturer number | 567955 |
Description
Beschreibung:
Der Montageprofilschlitten für verschiedene Belastungsstufen
Vorteil:
Die einfache Verbindung des FCSM Kreuzgleiter mit den FUS Montageschienen durch einfaches Einstecken und Drehen um 45° ermöglicht auch den nachträglichen Einbau an jeder Position.
Durch die Einsatzmöglichkeiten als stehender Gleiter in den FUS Montageschienen ist der FCSM der universelle Kreuzgleiter-Unterbau für alle Schieb- und Rollengleiter.
Die einzigartige Konstruktion und der Einsatz als einzelner Gleiter oder Doppelgleiter ermöglichen eine hohe Lastaufnahme.
Die geringe Gleitreibung der Kunststoffgleitfläche minimiert den Widerstand bei lateraler Ausdehnung.
Durch die Einsatzmöglichkeiten als stehender Gleiter in den FUS Montageschienen ist der FCSM der universelle Kreuzgleiter-Unterbau für alle Schieb- und Rollengleiter.
Die einzigartige Konstruktion und der Einsatz als einzelner Gleiter oder Doppelgleiter ermöglichen eine hohe Lastaufnahme.
Die geringe Gleitreibung der Kunststoffgleitfläche minimiert den Widerstand bei lateraler Ausdehnung.
Technische Daten:
Werkstoff: Stahl
Verzinkung: feuerverzinkt
Werkstoff Kunststoffteile: Polyamid glasfaserverstärkt
Thermische Belastbarkeit: -30 °C bis +130 °C
Verzinkung: feuerverzinkt
Werkstoff Kunststoffteile: Polyamid glasfaserverstärkt
Thermische Belastbarkeit: -30 °C bis +130 °C
Hinweis:
Kreuzgleiter als Schienengleiter für die FUS Montageschienen.
Einfache Montage durch Einstecken und Drehen um 45°.
Kompatibel mit allen Schiebe- und Rollengleitern.
Einfache Montage durch Einstecken und Drehen um 45°.
Kompatibel mit allen Schiebe- und Rollengleitern.
Anwendungsbereich:
Der Kreuzgleiter FCSM eignet sich zur Aufnahme von Rohrausdehnungen und ist für leichte bis schwere Rohre bis DN350 empfohlen. Der Schienengleiter kann an jeder Stelle in die FUS Montageschienen eingesetzt werden kann. Die maximale Lastaufnahme pro Gleiter beträgt 5,0 kN, wobei in der Anwendung als lateraler Gleiter immer zwei FCSM eingestzt werden. fischer bietet den FCSM passend zu den axialen Gleitern mit einem metrischen Gewinde M12 an. Der FCSM ist für stehende Montagen vorgesehen. Die feuerverzinkte Ausführung ist für Installationen im Innen- und Aussenbereich geeignet.
