Proiettore di misura con schermo e obiettivo PJ-PLUS, Modello: PJSET01
Codice art.: 2124729
N. del catalogo: 405307
Codice materiale:
Dettagli prodotto
Dati tecnici
| Serie | PJ-PLUS | |
| Intervallo di misurazione asse X | 200 mm | |
| Intervallo di misurazione asse y | 100 mm | |
| Risoluzione | 0,001 mm | |
| Display digitale | si | |
| Alimentazione | Alimentazione di rete | |
| Illuminazione | LED | |
| ⌀ Schermo | 315 mm | |
| Lunghezza | 742 mm | |
| Larghezza | 633 mm | |
| Altezza | 1.093 mm | |
| Peso | 118 kg | |
| Peso pezzo massimo | 8 kg | |
| Tipo di prodotto | Proiettore di profili |
Identificazione e classificazione
| Codice articolo | 2124729 | |
| Numero del catalogo | 405307 | |
| EAN / GTIN | 7612428107624 | |
| Codice del produttore | PJSET01 | |
| Produttore/persona responsabile | Mitutoyo Deutschland GmbH, Borsigstraße 8-10, 41469 NEUSS, Deutschland, www.mitutoyo.de |
Descrizione
Esecuzione:
Proiettore di profili a luce diascopica ed episcopica per effettuare controlli precisi di pezzi piccoli e medio grandi. Strumento universale per l’impiego nel reparto produzione, nei laboratori e nelle fasi di collaudo e rettifica.
- Obiettivo standard 10x. Obiettivo 20x, 50x e 100x su richiesta.

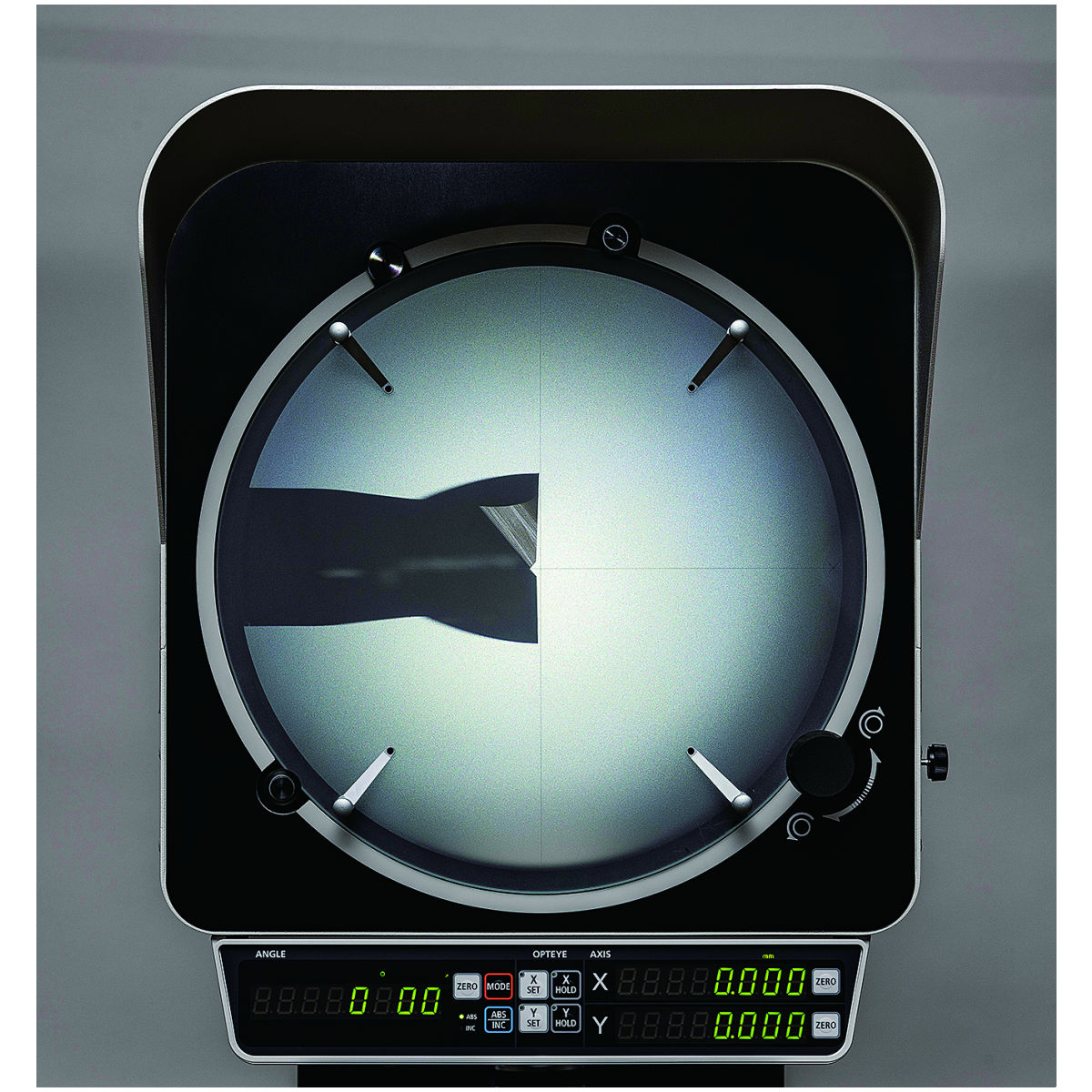

- Schermo verticale a reticolo, ruotabile, da 315 mm e display digitale con visualizzazione degli angoli, commutabile per lettura in gradi o decimali.
- Il sistema di illuminazione telecentrico garantisce un’illuminazione verticale uniforme del campo visivo.
- La luce diascopica a LED e l’illuminazione episcopica con regolazione continua della luminosità garantiscono una lunga durata con un consumo di corrente ridotto.
- Struttura senza ventola per impedire che le impurità penetrino nel dispositivo.
- Robusta tavola di misura a coordinate, con regolazione rapida in entrambi gli assi.
- Il display digitale integrato (con uscita dati) garantisce misurazioni sicure, esenti da errori.
- Per la misurazione di lunghezze, angoli, curve e raggi.
Fornitura:
Inclusi obiettivo 10x, protezione antiriflesso, copertura di protezione e cavo di allacciamento.
Nota:
Disponibili su richiesta ulteriori accessori speciali come obiettivi, supporto di centraggio inclinabile, prisma orizzontale, portautensili, dischi reticolari standard adatti o sensore per bordi con unità di valutazione QM-Data 200.
