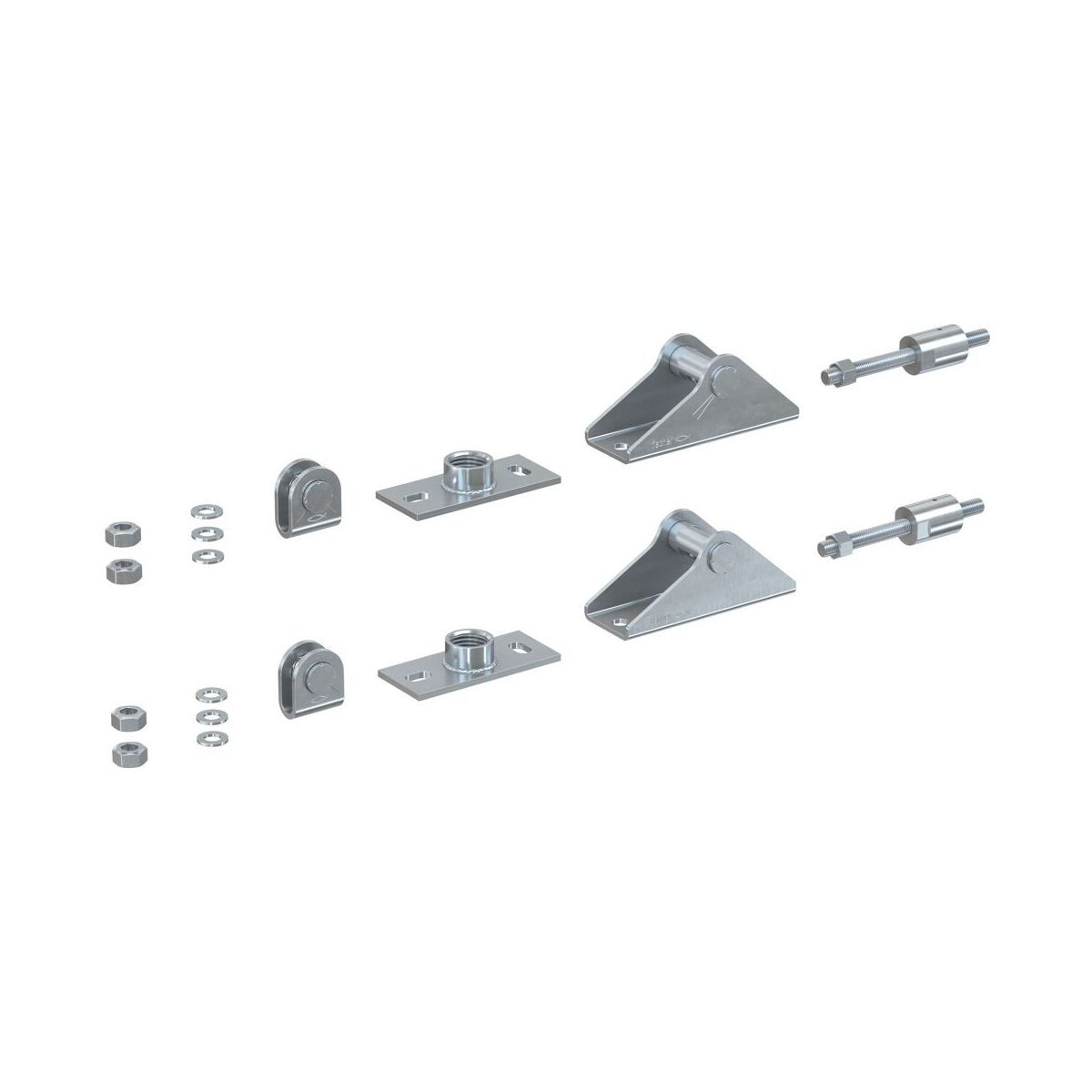

fischer Festpunkt schwer,FFP-HD22
Article no.: 2044649
Catalog no.: 5652
Article code:
Product details
Technical Data
| min. Bauhöhe | 300 mm | |
| max. empf. Rohr-ø | 355,6 mm | |
| max. empf. axiale Last (F x empf.) | 18 kN | |
| max. Bauhöhe | 2.000 mm | |
| Typ | FFP-HD22 |
Identification & Classification
| Article number | 2044649 | |
| Catalog number | 5652 | |
| EAN / GTIN | 4048962480252 | |
| Manufacturer number | 567711 |
Description
Beschreibung:
Die Festpunktlösung für hohe Lasten bis zu 36 kN
Vorteil:
Die Abstützungen und einseitigen Abstrebungen der variablen Festpunktlösung erlauben die Anpassung an den Abstand der Rohrleitung zum Untergrund.
Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.
Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.
Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.
Der Festpunkt eignet sich zur Aufnahme der FFSC Festpunktschelle und FFRC Kältefestpunktschelle für noch mehr Flexibilität.
Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.
Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.
Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.
Der Festpunkt eignet sich zur Aufnahme der FFSC Festpunktschelle und FFRC Kältefestpunktschelle für noch mehr Flexibilität.
Technische Daten:
Stahl verzinkt blau
Schrauben und Muttern: Festigkeitsklasse 8
Thermische Belastbarkeit: -30 °C bis +300 °C
Schrauben und Muttern: Festigkeitsklasse 8
Thermische Belastbarkeit: -30 °C bis +300 °C
Hinweis:
Die fischer Festpunkte eignen sich zur Fixierung bei thermischen
Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte
Richtung.
Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte
Richtung.
Anwendungsbereich:
Die schweren Festpunkte in kompakter und variabler Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die variablen Festpunkte FFP-H ermöglichen die Anpassung der Abhängehöhe passend zur Rohrlage und werden einseitig oder beidseitig mit Gewindestangen abgestrebt. Der FFP-HD22 und FFP-HD42 kann neben der FFPC Festpunktschelle auch den FFRC Kältefestpunkt aufnehmen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.
